24kV ফোর পজিশন অয়েল লোডব্রেক সুইচ 1P MBB

দ24kV ফোর পজিশন অয়েল লোডব্রেক সুইচ (1P MBB)একটি বিশেষ মাঝারি-ভোল্টেজ সুইচিং ডিভাইস যা তেল ভরা ডিস্ট্রিবিউশন ট্রান্সফরমারের জন্য ডিজাইন করা হয়েছে- যার জন্য উচ্চ অপারেশনাল নিরাপত্তা এবং নমনীয় সার্কিট নিয়ন্ত্রণ প্রয়োজন। ইউনিটটি একটি চার-পজিশন স্যুইচিং মেকানিজমকে aবিরতির আগে 1-পোল মেক-(MBB)গঠন, শক্তি বাধা ঝুঁকি ছাড়া সার্কিট মধ্যে নিয়ন্ত্রিত স্থানান্তর সক্ষম.

এই নকশাটি আধুনিক ট্রান্সফরমার সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয় যেখানে ধারাবাহিকতা, নিরাপত্তা এবং কমপ্যাক্ট অভ্যন্তরীণ কনফিগারেশন অপরিহার্য।

বৈশিষ্ট্য

চার অবস্থান কার্যকরী নিয়ন্ত্রণ

সুইচ ট্রান্সফরমার অপারেশন এবং রক্ষণাবেক্ষণের জন্য একাধিক অপারেটিং অবস্থা প্রদান করে:

• লাইন সংযোগ
• লোড সুইচিং
• বিচ্ছিন্ন অবস্থা
• গ্রাউন্ডিং বা পরীক্ষা মোড

1P MBB-এর জন্য কাটিং-এজ প্রযুক্তি (বানান-আগে-ব্রেক)

• সুইচিংয়ের সময় অবিচ্ছিন্ন বর্তমান স্থানান্তর নিশ্চিত করে
• ক্ষণিকের খোলা-সার্কিট অবস্থাকে বাধা দেয়
• লোড ট্রানজিশনের সময় সিস্টেমের স্থায়িত্ব উন্নত করে
• ট্রান্সফরমার উইন্ডিংগুলিতে বৈদ্যুতিক চাপ হ্রাস করে

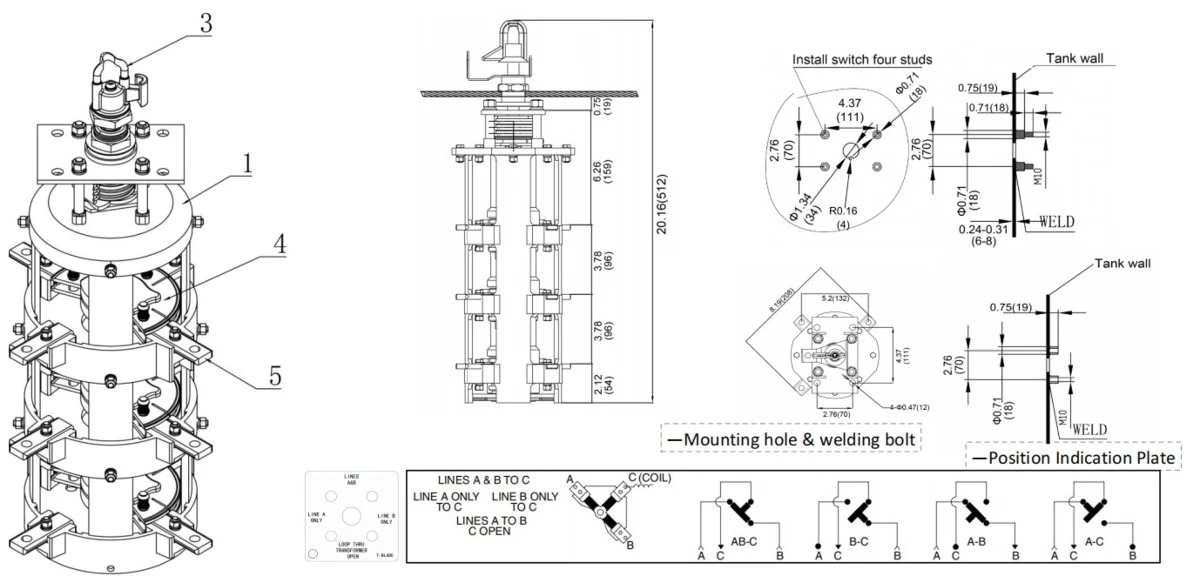

ওয়েনঝো বেস্ট ইঞ্জিনিয়ার টিম দ্বারা ডিজাইন এবং ডেভেলপ করা হয়েছে, এতে পরিচিতি প্লেট এবং সংযোগকারী ব্লক সহ চলমান যোগাযোগের উপাদানগুলির জন্য একটি আধা-বৃত্তাকার কাঠামো রয়েছে৷ যোগাযোগ প্লেটের শেষ সংযোগ ব্লকের মধ্যে এমবেড করা হয়। ইনস্টলেশনের সময়, সংযোগকারী ব্লকের মাঝখানে শুধুমাত্র একটি গর্ত ড্রিল করা প্রয়োজন, এবং তারপর সুইচ শ্যাফ্ট এবং চলমান যোগাযোগ উপাদানের ফিক্সেশন অর্জনের জন্য সংযোগকারী ব্লকে সুইচ শ্যাফ্ট ঢোকানো যেতে পারে। এই মুহুর্তে, কোনও অতিরিক্ত পজিশনিং পিন, ফিক্সিং বোল্ট বা অন্যান্য সংযোগকারী উপাদানগুলির প্রয়োজন নেই, যার ফলে কম ইনস্টলেশন নির্ভুলতা এবং সহজ প্রক্রিয়াকরণ প্রযুক্তি। অধিকন্তু, সমাবেশের পরে লোড সুইচের সামগ্রিক অখণ্ডতা উচ্চ কাজের স্থিতিশীলতা এবং দীর্ঘ যান্ত্রিক জীবন সহ চমৎকার।
